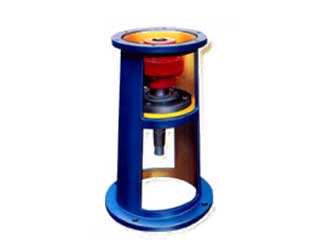

TB型搪瓷反應罐機架

機架 型號	反應罐公稱 容積(L)	攪拌軸 直徑	配套減速 機型號	d	輸入端接口
					D1	D2	D3(H8)	n1-d1	f1
TB1	50、100	40	ZLD-3	35	230	200	170	6-11	5
TB2	200	50	ZLD-3	35	230	200	170	6-11	5
TB3	300-800	65	ZLD-4	45	260	230	200	6-11	5
			ZLD-5	55	340	310	270	6-13	6
TB4	1000-2500	80	ZLD-4	45	260	230	200	6-11	5
			ZLD-5	55	340	310	270	6-13	6
TB5	3000、4000	95	ZLD-5	55	340	310	270	6-13	6
TB6	5000	110	ZLD-6	65	400	360	316	8-15	6

機架 型號	輸出端接口					外形及其它尺寸										重量 kg
	D4	D5	D6	n2-d2	f2	H	H1	H2	H3	H4	b1	b2	d0	d3	d4
TB1	314	270	210	4-22	6	491	153	220	200	65	20	24	45	M24	30	50
TB2	335	300	250	4-22	6	491	141	217	200	65	20	24	45	M33	39	71
TB3	392	350	290	4-26	6	585	169	250	220	90	20	26	55	M33	39	108
TB4	442	400	330	4-26	6	675	203	300	250	90	20	26	55	M42	50	135
TB5	498	450	380	4-30	6	685	193	300	250	90	20	26	55	M52	60	146
TB6	548	500	425	8-30	6	736	201	325	275	115	22	30	70	M64	70	209
